Les ressorts : tension, compression et ajustement

Ce sont les seuls éléments "consommables" de la machine. Les ressorts se changent, ils

pètent parfois, s'usent, changent de rigidité dans le temps... bref, c'est la cause de sacrées

prises de tête.

Changer les ressorts sur une ancienne tattoo machine ou modifier le réglage d'une nouvelle

peut faire péter les plombs quand on ne sait pas vraiment comment s'y prendre.

On aborde en profondeur cette partie en formation car c'est une des parties les plus

importante du processus de réglage.

Je vais résumer simplement pour poser les bases :

Les ressorts sont les vecteurs de la fonction vibratoire de la partie mobile.

Leur ajustement est déterminant pour qu'une machine fonctionne de façon optimale.

- La tension est la force de la poussée de la masselotte vers le haut. Elle est déterminée

par le ressort arrière. C'est ce qui determine la force de frappe / souplesse (avec le retour de la masselotte)

- La compression est la poussée plus ou moins forte qui est exercée vers le bas sur la

pointe du ressort avant contre la vis de contact. C'est ce qui induit la réactivité et va influencer la vitesse.

- L'écart représente la plage de mouvement de la masselotte, ce qui donne le

débattement (stroke en anglais)

Les ressorts ont pour fonction de jouer sur ces paramètres de façon direct (tension et

compression) ou indirecte (écart)

Chaque machine nécessite un réglage particulier en fonction de son bobinage (puissance

des électroaimants) et de sa géométrie (portée)

Par exemple une Micky Sharpz avec une large géométrie et de grosses bobines aura besoin

d'une tension plus importante pour fonctionner correctement et comparaison avec une

petite machine compacte dotée de petite bobines.

De façon "standard" la plupart des machines coils ont une tension comprise entre 300

et 450g selon leur bobinage et leur géométrie.

Si vous n'êtes pas à l'aise avec le réglage, prenez comme référence 350g et ajoutez ou

diminuez en fonction du réglage souhaité. La machine ne doit pas saturer et avoir son fort et

désagréable, mais elle ne doit pas non plus être trop douce et sans force d'impact dans la

peau.

De façon "standard" là aussi, en fonction du bobinage et de la géométrie la plupart des

machines fonctionnent entre 5 et 9 volts (montées avec aiguilles et élastiques).

Dans certains cas pour des réglages spécifiques il est possible d'avoir besoin d'un voltage

plus élevé, mais dans ce cas je ne conseil pas d'aller exploré ces ajustements si on est pas à

l'aise avec la technique.

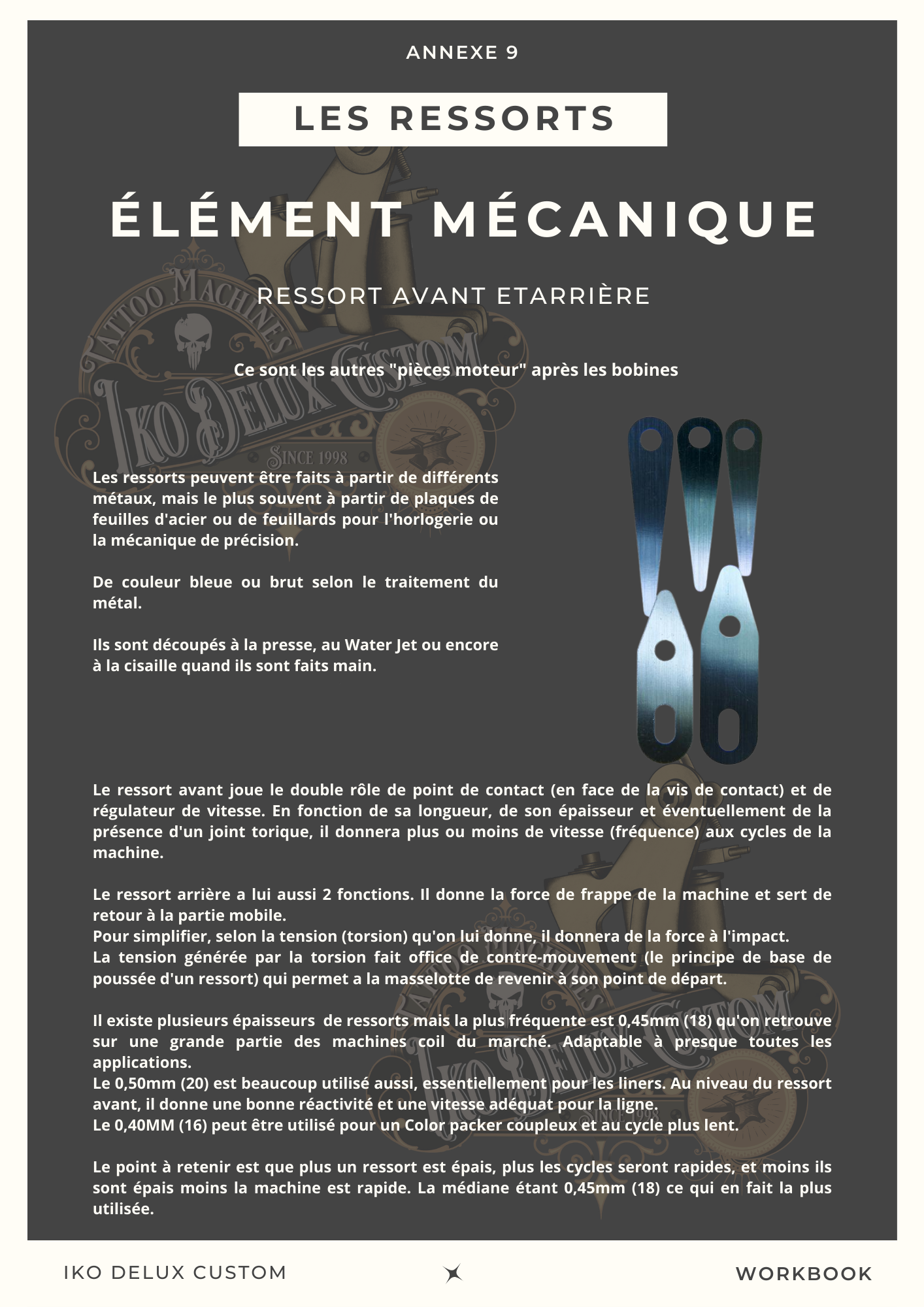

Je mets plus bas en image une des annexes de la formation Réglage et Entretien
